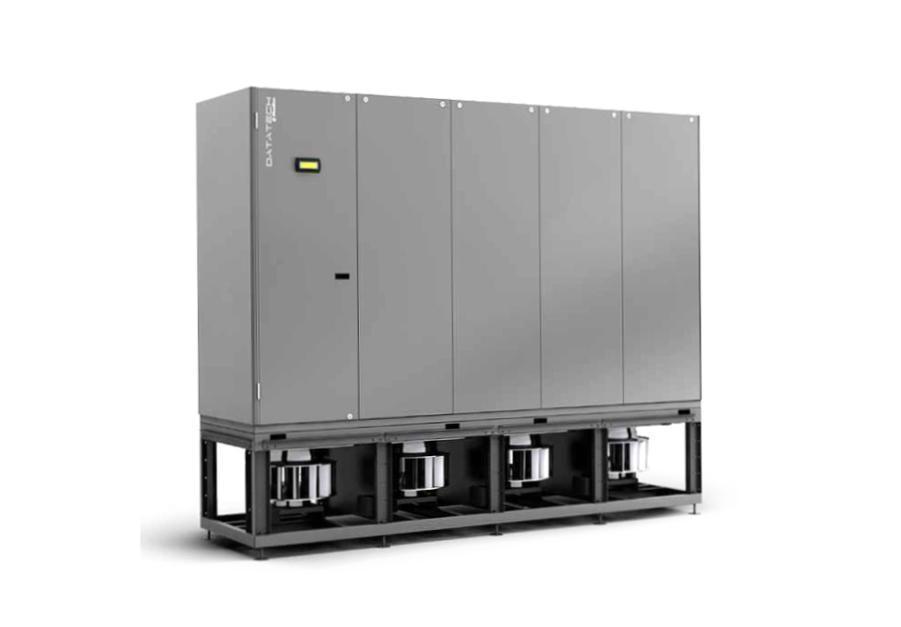

Прецизионный кондиционер что это?

Прецизионный (прилагательное от франц. précision – точность) - кондиционер воздуха, предназначенный для обслуживания технологических помещений, в которых требуется поддерживать температуру, влажность, чистоту и подвижность воздуха с особой точностью.

Область применения

Область применения прецизионных кондиционеров – это серверные, ЦОДы, объекты с телекоммуникационным оборудованием, музеи, архивы, библиотеки, картинные галереи, фармацевтические предприятия, медицинские учреждения (операционные комнаты, отделения интенсивной терапии, ожоговые, кардиологические и пульмонологические центры), предприятия микро и наноэлектронной промышленности (гермозоны) и т.д..

Отвод тепла с квадратного метра таких помещений может достигать 50-ти кВт.

Задачи прецизионных кондиционеров

Основная задача прецизионного оборудования – это точное поддержание параметров микроклимата в помещении. Современные прецизионные кондиционеры могут обеспечить соблюдение следующих параметров:

точность поддержания температуры (+/- 0,5 °С);
точность поддержания влажности (+/- 2%);
возможность работы в широком диапазоне температур наружного воздуха от - 50 °С до + 45 °С;
схема работы 24 х 7 х 365, что означает работу 24 часа в сутки, 7 дней в неделю и 365 дней в году вне зависимости от внешних климатических условий;
полная совместимость с системами диспетчеризации зданий.

Прецизионный кондиционер – это парокомпрессионная холодильная установка, работающая по обратному холодильному циклу (циклу Карно), в котором работа сжатия превышает работу расширения и за счет подведенной работы теплота передается от холодного источника к горячему. Основные элементы холодильного контура: компрессор, конденсатор, регулятор потока хладагента, испаритель и рабочее тело - хладагент (ГОСТ 29265—91 (ИСО 817—74)) – это все, чем похож прецизионный кондиционер на кондиционеры, бытового, полупромышленного или промышленного назначения. Прецизионные кондиционеры имеют множество исполнений и модификаций.

Конструктивные исполнения прецизионных кондиционеров.

Рассмотрим на примере Итальянского производителя CLIMA PROCESSOR.

Прецизионные кондиционеры с одним охладителем прямого испарения.

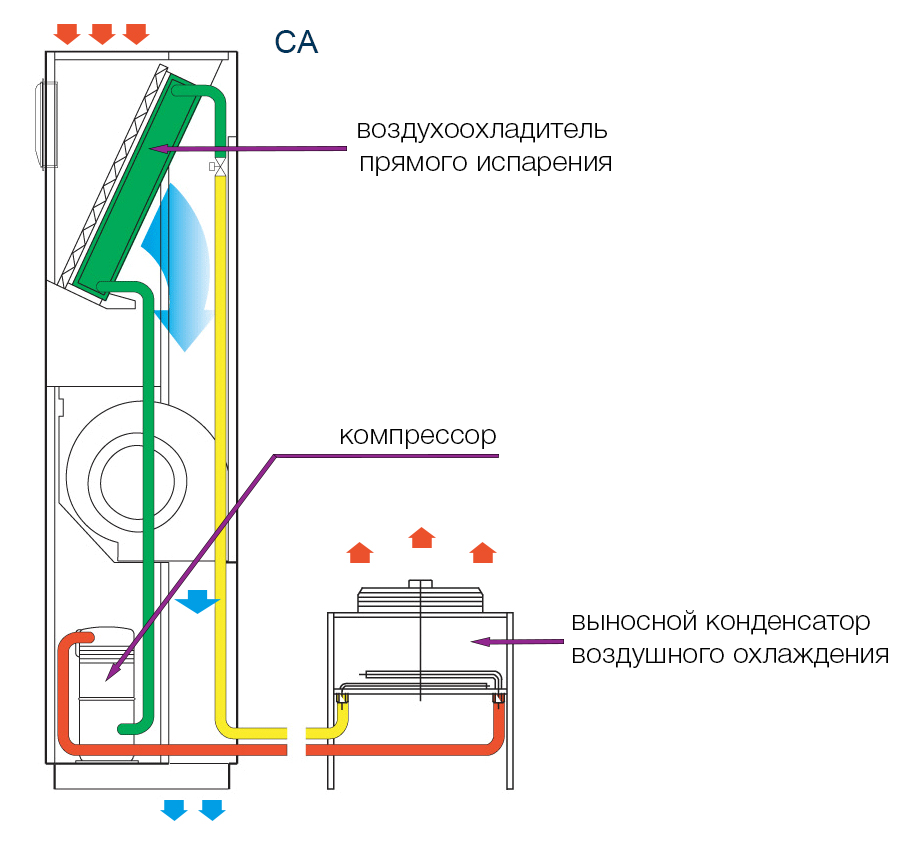

Агрегаты серии CA с испарителем непосредственного охлаждения (1) и выносным конденсатором воздушного охлаждения (2).

Хладагент – фреон: R410A (стандартное исполнение), R407C / R134A (опция)

Серия СА является наиболее распространенной и часто применяемой благодаря широкому диапазону производительности по холоду (от 5 до 92 кВт) и относительно простому монтажу и пуско-наладке.

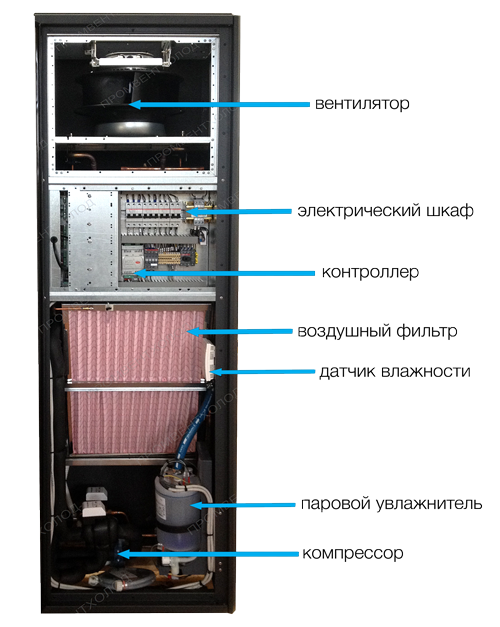

Схема прецизионного кондиционера:

Прецизионные кондиционеры с жидкостным охладителем.

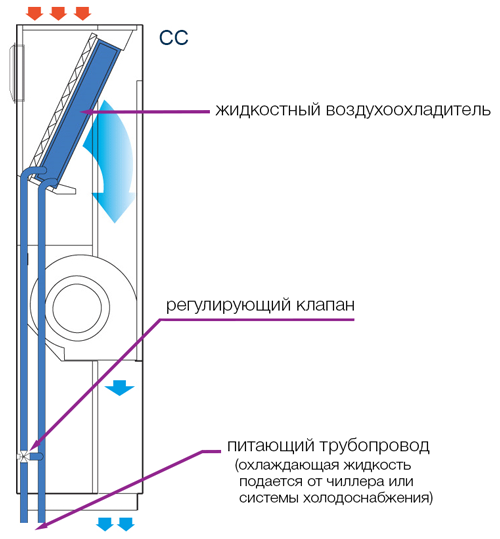

Агрегаты серии CС с жидкостным воздухоохладителем (1)
Источник холода – чиллер (холодильная машина), система free cooling
Хладоноситель – вода, этиленгликоль, пропиленгликоль и т.д.

Агрегаты серии СС напоминают фанкойлы большой мощности шкафного типа. Кондиционер не имеет холодильного (фреонового) контура. Жидкостной воздухоохладитель получает охлажденную воду или не замерзающую жидкость от индивидуальных чиллеров или от чиллеров, обеспечивающих холодом центральную систему кондиционирования всего здания. При этом, во втором случае надежность системы прецизионного кондиционирования не сможет пройти сертификацию по уровням надежности TIER 1-4, так как система поддержания климатических условий серверного помещения должна быть обеспечена независимым источником холода.

Прецизионные кондиционеры с одним охладителем прямого испарения и конденсатором водяного охлаждения.

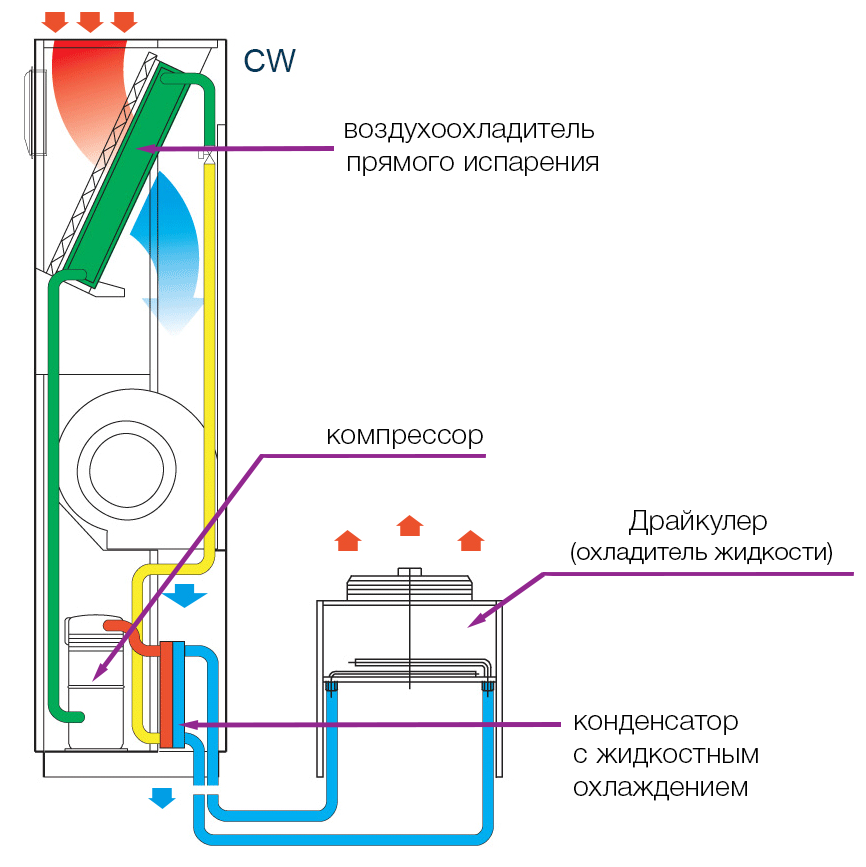

Агрегаты серии CW с испарителем непосредственного охлаждения (1) и конденсатором водяного охлаждения (2).

Хладагент – фреон: R410A (стандартное исполнение), R407C / R134A (опция)

Особого внимания заслуживает прецизионный кондиционер серии CW. Холодильный (фреоновый) контур полностью расположен внутри кондиционера. Конденсатор жидкостного охлаждения - пластинчатый теплообменник типа фреон-вода. Внешний контур охлаждения представляет собой трубопроводов, гидравлический модуль (насосная станция) и драйкулер (сухая градирня). Хладоносителем внешнего контура охлаждения является не замерзающая жидкость. Такой вариант позволяет использовать прецизионное оборудование с температурами внешней среды от - 50°С до + 45°С.

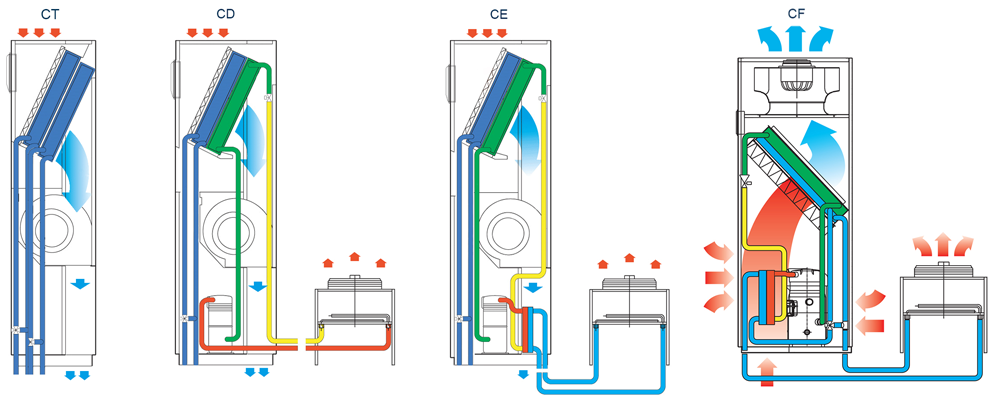

Прецизионные кондиционеры с двумя охладителями.

CT = 2 x CC
CD = CC + CA
CE = CC + CW
CF = CE + Free cooling

Исполнения CT, CD, CE, CF представляет собой сочетание описанных выше способов охлаждения, используемых совместно в одном агрегате. Дублирование теплообменников и источников холода повышает надежность прецизионных кондиционеров и, как следствие, отказоустойчивость серверных.

Исполнение CF является не самым простым решением, но наиболее энергоэффективным. Прецизионный кондиционер серии CF может работать на охлажденной воде или незамерзающей жидкости от чиллера. В этом случае конденсатор или жидкостной воздухоохладитель охлаждается, минуя фреоновый контур. Незамерзающая жидкость может подаваться в воздухоохладитель без участия внутреннего холодильного (фреонового) контура или внешнего холодильного контура (фреоновый контур чиллера). Источником холода в данном случае является dry cooler.

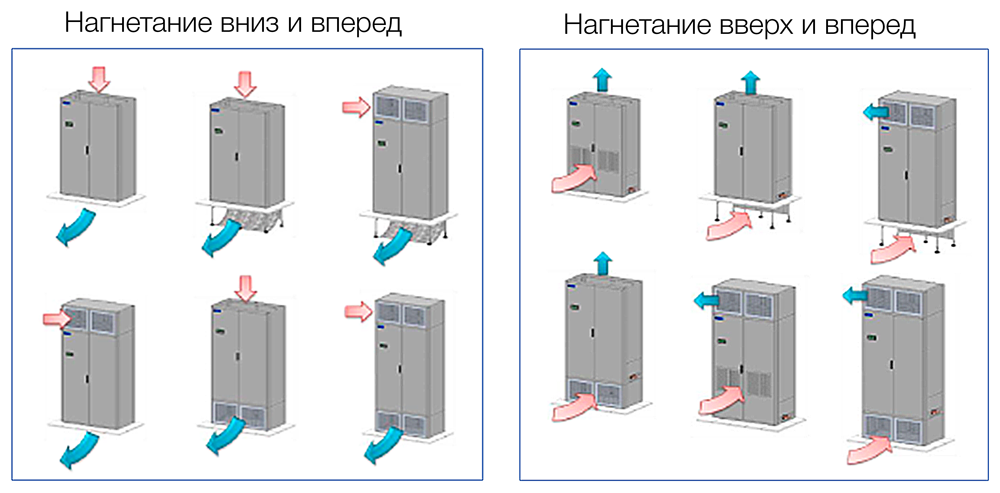

Прецизионные кондиционеры также делятся по направлению воздушного потока:

По направлению воздушного потока прецизионные кондиционеры делятся на кондиционеры с нижним выдувом (нагнетанием) воздуха – обозначение моделей D и верхним выдувом (нагнетанием) воздуха – обозначение моделей U. Если нагнетание воздуха осуществляется вниз и требуется повышенный напор вентилятора, то при заказе это условие обозначается дополнительной опцией.
