Системой центрального кондиционирования или центральным кондиционером принято называть промышленные или коммерческие системы контроля микроклимата.
Обычно выделяют 5 систем центрального кондиционирования:
- мультизональные системы;
- системы чиллер-фанкойл;
- крышные кондиционеры (руфтопы);
- прецизионные кондиционеры;
- приточные установки с компрессорно-конденсаторными блоками (ККБ) или чиллерами.
Кроме этого, в состав систем промышленного кондиционирования могут входить вспомогательные, но от этого не менее важные, агрегаты – драйкулеры (сухие градирни), мокрые градирни, выносные конденсаторы, гидромодули и т.д.
Мультизональные системы

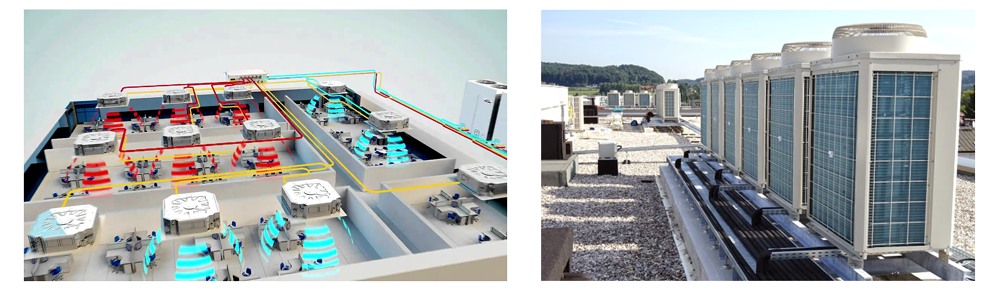

Мультизональные системы применяют для объектов с большим количеством помещений (до нескольких сотен), где есть необходимость в индивидуальном регулировании температуры воздуха и особые требования по комфортности помещений. Конструктивно мультизональная система состоит из одного или нескольких наружных блоков, соединенных хладоновыми трубопроводами, электрическими кабелями питания и управления с необходимым числом внутренних блоков настенного, напольно-потолочного, кассетного и канального исполнения. Причем каждому блоку может быть задан свой режим и параметры работы. Максимальная длина хладоновых трубопроводов может достигать нескольких сотен, а перепады высот между наружными и внутренними блоками – нескольких десятков метров. Величины длин и перепадов высот для мультизональных систем ограничены только производительностью и мощностью хладоновых компрессоров.
Особенности мультизональных систем кондиционирования:
- возможность их работы с переменным расходом хладагента;
- возможность применения большого числа внутренних блоков;
- наружные и внутренние блоки допускают монтаж и дальнейшую эксплуатацию при значительных длинах и перепадах высот хладоновых трубопроводов;
- есть возможность постепенно вводить в работу систему кондиционирования и наращивать количество внутренних блоков;
- возможность использования внутренних блоков одновременно в двух различных режимах работы – кондиционирования и нагрева воздуха (в случае применения трехтрубной схемы хладоновых коммуникаций);
- есть возможность подачи (подмеса) в помещения свежего наружного воздуха.

Система чиллер-фанкойл

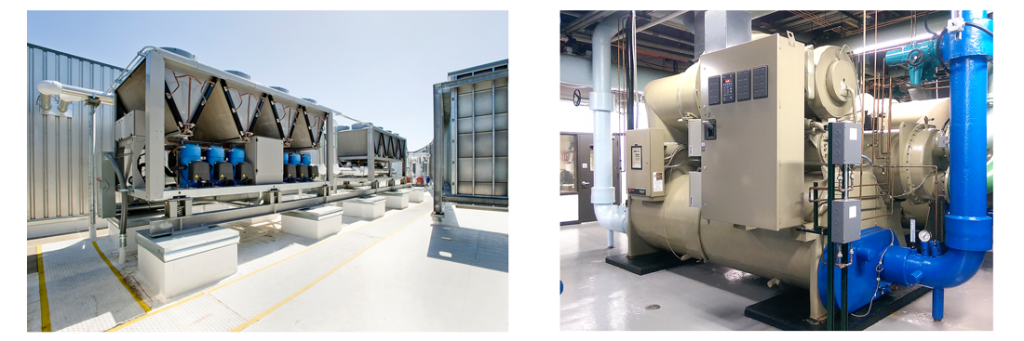

Система чиллер-фанкойл может обеспечить независимое регулирование температуры воздуха одновременно в большом количестве помещений разного размера (номерах гостиниц, офисах) и точное поддержание температуры в специальных помещениях. Фанкойлы могут работать одновременно только в одном и том же режиме. Чиллер – холодильная машина для охлаждения воды или водных растворов гликолей. Чиллер является источником холодоснабжения, но может (при соответствующем техническом оснащении) работать в режиме теплового насоса, подогревая воду для отопления в межсезонье и в холодное время года. Основным потребителем холода (тепла) является вентиляторный доводчик или фанкойл. Конструктивно он не отличается от внутреннего блока мультизональных систем с той лишь разницей, что в его контуре циркулирует не хладагент, а охлажденная вода от чиллера. Чиллер с фанкойлами объединен в единую систему с помощью водопроводных труб – металлических или пластиковых.
Особенности систем чиллер-фанкойл:
- к одному чиллеру можно подключить большое число фанкойлов, работающих независимо друг от друга;
- системе задается общий режим работы, а регулирование температуры воздуха каждого фанкойла производится его пультом управления или групповым пультом всей системы кондиционирования;
- есть возможность постепенно вводить в эксплуатацию систему кондиционирования здания, наращивая число фанкойлов;
- предельные длины и перепады высот водяных трубопроводов ограничены только мощностью и расходом установленного в гидромодуле насоса (насосов).
Крышный кондиционер
Крышный кондиционер (руфтоп) имеет моноблочную конструкцию и монтируется на кровле зданий и сооружений. Он состоит из двух секций – компрессорно-конденсаторной с хладоновым контуром для охлаждения (нагрева) воздуха, а также секции воздухоподготовки и подачи его в обслуживаемые помещения. Руфтопы могут не только охлаждать/нагревать воздух до заданной температуры, но и вентилировать помещения, подавая туда очищенный и обработанный свежий наружный воздух. Крышные кондиционеры применяют в основном для больших одноэтажных помещений с общей кровлей.
Особенности руфтопов:
- высокая экономичность и надежность;
- система автоматического управления позволяет выбрать режим работы для обеспечения заданных параметров воздуха в обслуживаемом помещении;
- небольшие масса и габариты;
- простота монтажа и эксплуатации;
- один агрегат может работать в нескольких режимах – кондиционирование, нагрев воздуха и вентиляция;
- достаточно широкий диапазон производительности по охлаждению/нагреву (7…450 кВт) и воздуху (1500…55000 м3/час);
- низкий уровень шума.

Прецизионные кондиционеры

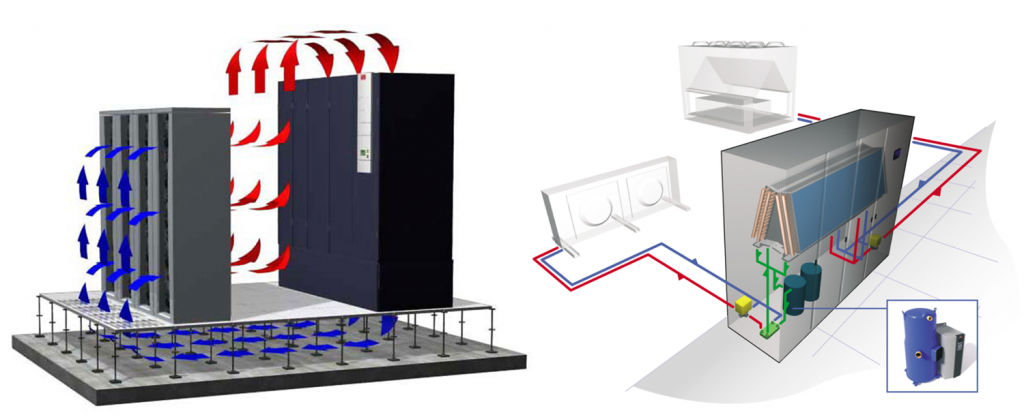

Прецизионные кондиционеры – специальные агрегаты, которые обеспечивают высокоточное (прецизионное) поддержание и контроль температуры и влажности воздуха в круглосуточном режиме круглый год, а также обязательное резервирование блоков, их соединение в общую систему и подключение к системе мониторинга и диспечеризации здания. Эти кондиционеры работают обычно в помещениях с большими выделениями теплоты и где требуются строго определенные параметры воздуха. Конструктивно они выполнены из следующих элементов:
- компрессора;
- воздухоохладителя с прямым испарением или жидкостного;
- вентилятора;
- воздушного или водяного конденсатора;
- увлажнителя;
- систем хладоновых трубопроводов;
- контролера для автоматического управления.
Конденсатор может быть встроенным или выносным. Основные режимы работы прецизионных кондиционеров – охлаждение; естественное охлаждение (Free Cooling); охлаждение и увлажнение; охлаждение и электронагрев; охлаждение, электронагрев и увлажнение.
Приточная установка

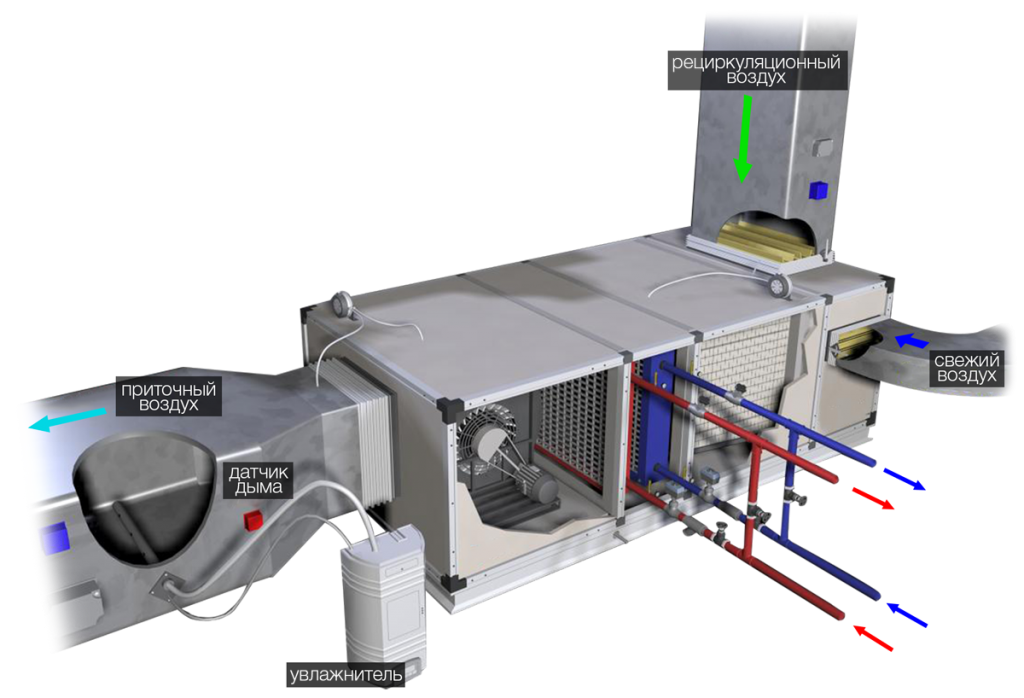

Приточную установку с компрессорно-конденсаторным блоком (ККБ) или чиллером используют для обработки воздуха и подачи его в обслуживаемые помещения. Обработка воздуха – его очистка от пыли и других загрязнений, охлаждение, нагрев, осушение или увлажнение. Конструктивно этот агрегат состоит из отдельных типовых элементов-секций:
- воздушных клапанов с гибким фланцованным соединением;
- фильтров;
- нагрева;
- охлаждения;
- увлажнения;
- вентиляторов.

Секция охлаждения может быть оснащена хладоновым или водяным теплообменником, соединенным с хладоновым ККБ или чиллером, соответственно. Секция нагрева с водяным или паровым теплообменником, либо с электронагревателями (ТЭНами). Секция увлажнения – водяная или паровая. Приточные установки делят на три группы: прямоточные, с рециркуляцией воздуха и с рекуперацией (теплоутилизацией). Прямоточные агрегаты обрабатывают и подают в помещения только наружный воздух. Агрегаты с рециркуляцией смешивают в определенной пропорции (согласно санитарным нормам) приточный наружный и вытяжной рециркуляционный воздух, обрабатывают эту смесь и подают в помещения. Агрегаты с рекуперацией дают значительную экономию энергоресурсов за счет передачи теплоты и влаги от вытяжного к приточному (наружному) воздуху в специальном теплообменнике - рекуператоре. Рекуперация используется в холодный и теплый период года. ККБ могут быть водяными и хладоновыми. Водяные представляют собой чиллер, состоящий из соответствующих элементов (компрессор, конденсатор, испаритель-водоохладитель и т.д.). Хладоновые состоят из компрессора, конденсатора с вентилятором, терморегулирующего вентиля и служат для подачи жидкого хладагента в секцию охлаждения центрального кондиционера или приточной установки.
Драйкулер
Драйкулер – теплообменный аппарат «жидкость-воздух», предназначен для охлаждения жидкости без ее непосредственного контакта с воздухом. В качестве жидкого хладоносителя может применять очищенную воду или водные растворы гликолей. Монтаж – наружный. Теплообменник трубчато-ребристого типа собран в корпусе с трубопроводными коллекторами подачи и возврата жидкости, обдувается вентиляторами осевого типа, имеет систему управления вентиляторами. Применяется как основной элемент систем оборотного водонабжения для подачи хладоносителя в водяные конденсаторы чиллеров и прецизионных кондиционеров.

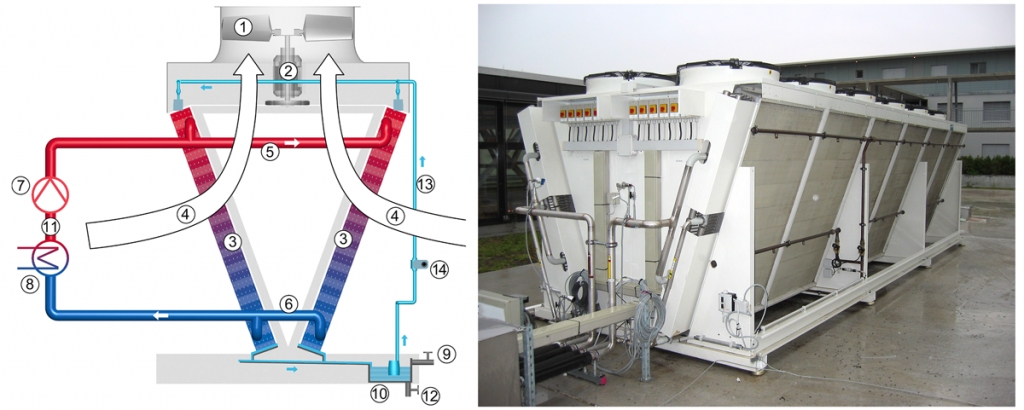

1) вентилятор | 2) двигатель вентилятора | 3) теплообменник | 4) поток охлаждающего воздуха |
5) подающий трубопровод | 6) обратный трубопровод | 7) циркуляционный насос | 8) охлаждаемый теплообменник |
9) питающий клапан | 10) поддон для сбора влаги | 11) трубопровод | 12) сливной клапан |
13) система орошения в агрегатах
| 14) насос |
Градирня

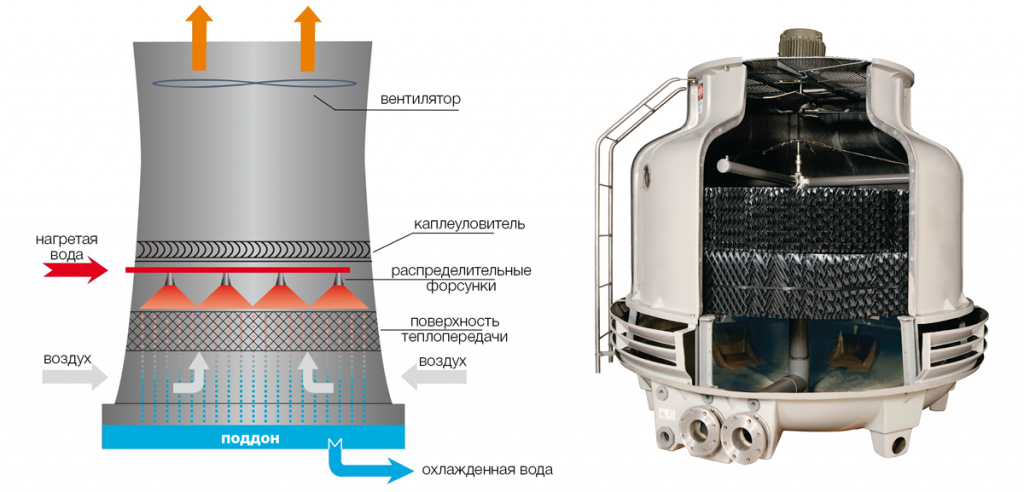

Градирня – устройство для охлаждения воды наружного монтажа. Мокрые градирни могут быть закрытого и открытого типов. Реализуют принцип испарительного охлаждения как при непосредственном контакте воды и воздуха, так и без него. Основная область применения та же, что и у драйкулеров – охлаждение воды, подаваемой в конденсаторы чиллеров, прецизионных кондиционеров.
Выносные конденсаторы являются хладоновыми теплообменниками, имеют ту же конструкцию, что и драйкулеры, и предназначены для наружного монтажа. Основная область применения - чиллеры и прецизионные кондиционеры.

Гидромодули
Гидромодули, иначе называемые насосными станциями, - это агрегаты для автоматической подачи жидкого хладоносителя от чиллера к фанкойлам и обратно. Как правило, гидромодули предназначены для монтажа внутри помещений. Могут быть встроенной и выносной конструкции. Состоят из одного или нескольких насосов, накопительного и расширительного баков, трубопроводов, арматуры, контрольно-измерительных приборов, систем управления и защиты. Также могут поддерживать и регулировать давление подаваемой жидкости. Основная область применения – чиллеры для центральных кондиционеров и фанкойлов.
