УСФ-V02.M7 (3/4")
Тип
3-х ходовой 3/4"
Узлы обвязки УСФ-V02.M4 применяются для индивидуального регулирования подачи жидкого теплоносителя в теплообменники фанкойлов путем открытия/закрытия трехходовых клапанов. Узлы обвязки УСФ-V02.M7 универсальны и подходят для работы с любыми типами и марками фанкойлов. Смесительные узлы УСФ-V02.M7 изготавливаются из стальных труб и оснащаются 3-х ходовым клапаном GMV-2320 (3/4").
Система с 2-х трубными фанкойлами требует установки одного узла обвязки на каждый фанкойл. В системах с 4-х трубными фанкойлами количество смесительных узлов удваивается, т.к. каждый контур требует отдельного узла обвязки.
Конструкция

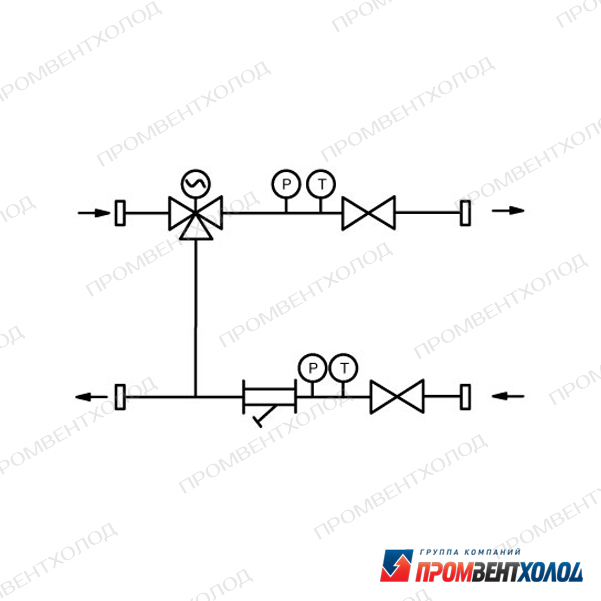

Узел обвязки фанкойлов УСФ-V02.M7 выполнен из стальных трубопроводов и имеет в составе следующие элементы:
отсечные вентили на входе и выходе,
фильтр грубой очистки (грязевик),
3-х ходовой клапан нормально закрытого типа с сервоприводом (230В),
обводная линия (байпас),
манометр и термометры на прямой и обратной магистралях.
Наличие манометров на входе и выходе с фанкойла дают возможность оценить степень загрязненности трубок теплообменника. Узлы обвязки УСФ-V02.M7 оснащаются трехходовыми клапанами с пропускной способностью (Kv=2,5), просты в монтаже и удобны в эксплуатации.
Узлы обвязки фанкойлов УСФ-V02.M7 предназначены для работы как с охлаждённым, так и с нагретым теплоносителем в диапазоне температур от 0 до 90°C. Сервоприводы клапанов оснащаются 2-х проводным подключением питания и могут использоваться с большинством существующих пультов управления фанкойлами.
Дополнительная информация
Узлы обвязки фанкойлов УСФ-V02.M7 регулируют подачу тепло/холодоносителя в теплообменник фанкойла посредством открытия/закрытия 3-х ходового клапана. Принцип работы смесительных узлов УСФ-V02.M7 следующий:
Если температура воздуха в помещении соответсвует заданной, теплоноситель идет через обводную линию (байпас) трёхходового клапана и возвращается назад в систему. При получении сигнала от пульта управления клапан открывается и теплоноситель поступает в теплообменник. При достижении заданной температуры в помещении клапан по сигналу закрывается. При внезапном отключении электропитания клапан закрывается с помощью возвратной пружины. Узлы обвязки УСФ-V02.M7 имеют подключение 3/4" (внутр) и могут устанавливаться как в горизонтальном, так и в вертикальном положении.
Гарантия: Заводская - 1 год. Расширенная гарантия - 1,5 года (при проведении монтажа специалистами ПромВентХолод)
Поставка: В наличии на складе
Страна производитель: Россия
| Модели | Технические характеристики | Опции и аксессуары | Техническая документация |
| Модель | Тип | Цена,* | ||
|---|---|---|---|---|
| УСФ-V02.M7 (1/2") | 3-х ходовой 1/2" | 387 €453 $ 35 503 руб. | Узнать скидку | Купить |
| УСФ-V02.M7 (3/4") | 3-х ходовой 3/4" | 393 €460 $ 36 054 руб. | Узнать скидку | Купить |
* Указанные цены приведены как справочная информация и не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о комплектности, цене, сроках и условиях поставки, пожалуйста, свяжитесь с нашими специалистами или отправьте запрос, нажав кнопку "УЗНАТЬ СКИДКУ".
По умолчанию узлы обвязки фанкойлов серии УСФ V.2 оснащаются электроприводами с питанием сети 230В.
Опционально узлы обвязки фанкойлов могут оснащаться:
- Приводами с питанием сети 24В или 120В;
- Гибкими подводками увеличенной длины;
- Термоизоляцией трубопроводов.
