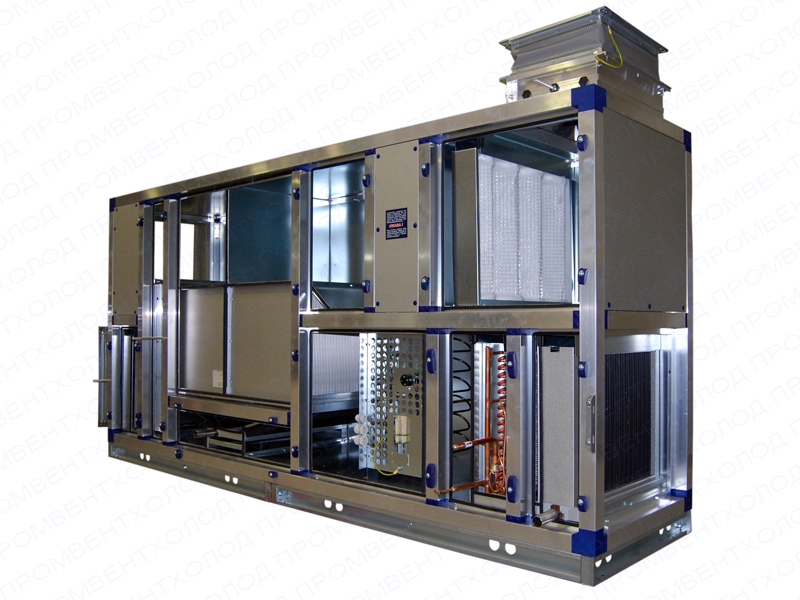

.jpg "Приточные установки VBW серии BS-3 BIS (5000-8000)")
.jpg "Приточные установки VBW серии BS-3 BIS (5000-8000)")
BS-3 BIS
Диапазон производительности м3/ч
5000-8000
Габаритные размеры (ШхВхД) мм
1290х740
Тип
Приточные установки
Приточные установки BS предназначены для вентиляции и кондиционирования помещений общего и специального назначений и применяются совместно и чиллерами и ККБ. Вентиляционные установки BS предназначены для эксплуатации внутри помещений и способны выполнять полный спектр задач по обработке воздуха: очистке, нагреву, охлаждению, осушению, увлажнению, теплоутилизации.
Конструкция
Стандартное исполнение вентиляционных установок BS представляет собой конструкцию из стального каркаса и сэндвич панелей толщиной 50мм. Панели изготовлены из оцинкованных стальных листов и заполнены минеральной ватой или вспененным полиуретаном. При необходимости цвет панелей изменен по желанию заказчика. Кроме стандартного исполнения, приточные установки BS поставляются в гигиеническом, медицинском и взрывозащищенном исполнениях.
Дополнительная информация
Приточно-вытяжные установки BS могут оснащаться рекуператорами любых типов: пластинчатым, роторным, рекуператором с промежуточным теплоносителем, тепловым насосом, рекуператором типа «тепловая труба», а также секцией газового нагрева. Совершенство конструкции приточных установок BS позволяет с легкостью отходить от стандартных решений и создавать произвольные конфигурации из функциональных модулей, что делает установки более универсальными.
Охлаждение: водяное, фреоновое
Нагрев: водяной, паровой, электрический, газовый
Производительность по воздуху:
от 1000 до 100 000 м3/ч
от 1000 до 100 000 м3/ч
Фреон:
R410A, R407C, R134A, R404A
Гарантия: 3 года (базовая), может быть увеличена до 4-х лет
Поставка: 5-7 недель
Страна производитель: Польша
| Модели | Технические характеристики | Опции и аксессуары | Техническая документация |
| Типоразмер | Диапазон производительности, м3/ч |
Габаритные размеры (ШхВхД), мм |
Цена,* |
||
|---|---|---|---|---|---|
| BS-MINI | 700-1800 | 640х490 | от 2 521 €от 2 950 $от 231 277 руб. | Узнать скидку | Купить |
| BS-2 | 2600-4100 | 740х740 | от 2 986 €от 3 495 $от 273 936 руб. | Узнать скидку | Купить |
| BS-3 BIS | 5000-8000 | 1290х740 | от 4 567 €от 5 345 $от 418 977 руб. | Узнать скидку | Купить |
| BS-4 | 6000-9400 | 980х1050 | от 4 346 €от 5 086 $от 398 702 руб. | Узнать скидку | Купить |
| BS-5 | 8000-12600 | 1290х1050 | от 5 311 €от 6 215 $от 487 231 руб. | Узнать скидку | Купить |
| BS-5-BIS | 11000-17000 | 1580х1050 | от 6 807 €от 7 966 $от 624 474 руб. | Узнать скидку | Купить |
| BS-1 | 1000-3000 | 690х640 | от 2 702 €от 3 162 $от 247 881 руб. | Узнать скидку | Купить |
| BS-6-BIS | 13200-21000 | 1580х1250 | от 7 232 €от 8 464 $от 663 464 руб. | Узнать скидку | Купить |
| BS-7-BIS | 18000-28000 | 1885х1370 | от 9 305 €от 10 890 $от 853 641 руб. | Узнать скидку | Купить |
| BS-8 | 21300-33700 | 1885х1670 | от 11 504 €от 13 463 $от 1 055 377 руб. | Узнать скидку | Купить |
| BS-8-BIS | 30000-46000 | 2400х1670 | от 15 555 €от 18 204 $от 1 427 016 руб. | Узнать скидку | Купить |
| BS-10 | 34000-53000 | 2400х2020 | от 17 566 €от 20 558 $от 1 611 505 руб. | Узнать скидку | Купить |
| BS-8A-BIS | 38000-59000 | 3000х1670 | от 20 509 €от 24 002 $от 1 881 496 руб. | Узнать скидку | Купить |
| BS-10-BIS | 46000-71500 | 3000х2020 | от 24 235 €от 28 362 $от 2 223 319 руб. | Узнать скидку | Купить |
| BS-12-BIS | 68000-100000 | 4800х2020 | от 38 698 €от 45 288 $от 3 550 155 руб. | Узнать скидку | Купить |
| BS-3 | 3900-6100 | 980х740 | от 3 508 €от 4 105 $от 321 824 руб. | Узнать скидку | Купить |
| BS-6 | 9600-15100 | 1290х1250 | от 6 303 €от 7 376 $от 578 237 руб. | Узнать скидку | Купить |
| BS-7 | 13500-21300 | 1580х1370 | от 7 843 €от 9 179 $от 719 517 руб. | Узнать скидку | Купить |
| BS-9 | 26000-41000 | 1885х2020 | от 14 943 €от 17 488 $от 1 370 871 руб. | Узнать скидку | Купить |
| BS-11 | 43000-69000 | 2400х2500 | от 24 516 €от 28 691 $от 2 249 098 руб. | Узнать скидку | Купить |
| BS-12 | 57000-90000 | 3000х2500 | от 29 768 €от 34 838 $от 2 730 916 руб. | Узнать скидку | Купить |
* Указанные цены приведены как справочная информация и не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о комплектности, цене, сроках и условиях поставки, пожалуйста, свяжитесь с нашими специалистами или отправьте запрос, нажав кнопку "УЗНАТЬ СКИДКУ".
Воздушные клапаны
Воздушные клапаны применяются как запорные и регулирующие устройства в системах вентиляции, кондиционирования и воздушного отопления. В приточно-вытяжных установках клапаны часто используются для смешивания двух потоков в секции рециркуляции и для защиты перекрестно-точных рекуператоров от размораживания. Конструкция представляет собой алюминиевый каркас и лопатки с резиновым уплотнением. Открытие/закрытие воздушного клапана происходит за счет вращения лопаток в противоположном направлении при помощи сервоприводов.
Рабочие параметры: приточные установки VBW поставляются в комплекте с воздушными клапанами предназначенными для работы в условиях умеренного климата при температурах от -30 °С до +40 °C. Для регионов, где в холодный период температура воздуха опускается ниже -30 °С, чтобы исключить «слипание» лопаток, рекомендуется устанавливать воздушные клапаны с электрическим подогревом, предназначенные для работы при температурах от -70 °С до +50 °C.
Кассетные фильтры
Кассетные фильтры предназначены для грубой очистки приточного, рециркуляционного и вытяжного воздуха в вентиляционных установках любого типа. При отсутствии высоких требований по очистке воздуха кассетные фильтры могут применяться как единственный фильтрующий элемент класса G-4. Эксплуатация вентиляционных установок без использования фильтров категорически не рекомендуется, т.к. это может привести с загрязнению калориферов и выходу из строя приточной установки. Кассетные фильтры могут также применяться как фильтры первой ступени при наличии в вентиляционной установке фильтров более высокого класса EU-7 или EU-9. Конструкция представляет собой оцинкованный стальной каркас и уложенный V-образно гофрированный фильтрующий материал на опорной сетке. Замена фильтров должна производится регулярно в порядке планового обслуживания вентиляционных установок и в соответствии с условиями эксплуатации. Конструкция вентиляционных установок VBW делает процедуру замены фильтров быстрой и простой.
Рабочие параметры:
• Диапазон рабочих температур: - 50°С ÷ 100°С
• Относительная влажность: до 100 %
• Исходная запыленность: до 3 мг/м3
• Рекомендуемый перепад давления: до 250 Па
Мешочные фильтры
Мешочные или карманные фильтры предназначены для тонкой очистки приточного, рециркуляционного и вытяжного воздуха в вентиляционных установках любого типа. Мешочные фильтры могут применяться как единственный фильтрующий элемент класса EU-3 и EU-5 или как фильтры второй ступени класса EU-7 и EU-9. Эксплуатация вентиляционных установок без использования фильтров категорически не рекомендуется, т.к. это может привести с загрязнению калориферов и выходу из строя приточной установки. Конструкция представляет собой оцинкованный стальной каркас и закрепленных на нем карманов из полиэстера или полиэфирного синтетического волокна. Замена фильтров должна производится регулярно в порядке планового обслуживания вентиляционных установок и в соответствии с условиями эксплуатации. Конструкция вентиляционных установок VBW делает процедуру замены фильтров быстрой и простой. Фильтры являются расходным материалом и поставляются в течение 1-2 недель.
Рабочие параметры:
• Диапазон рабочих температур: - 50°С ÷ 100°С
• Относительная влажность: до 100 %
• Исходная запыленность: до 3 мг/м3
• Рекомендуемый перепад давления: до 450 Па
Фотокаталитические фильтры
Фотокаталитические фильтры предназначены для очистки приточного воздуха от примесей и большинства вредоносных веществ. При работе в составе приточных установок фотокаталитические фильтры значительно снижают проникновение запаха дыма и выхлопных газов автомобилей. Фотокаталитические фильтры отличаются от других типов фильтров тем, что они не собирают загрязнители, а разлагают их на безвредные вещества. Благодаря этому свойству фотокаталитический фильтр никогда не станет источником загрязнения, каким может стать, например, HEPA или угольный фильтр, если его вовремя не заменить. Принцип действия фотокаталитического фильтра сводится к расщеплению органики на поверхности катализатора (оксида титана) под воздействием ультрафиолетовых лучей на безопасные компоненты: воду и углекислый газ. Ультрафиолетовое излучение также ионизирует воздух и убивает болезнетворные микроорганизмы и вирусы. Дополнительным преимуществом фотокаталитических фильтров является то, что в процессе работы их эффективность не снижается. Эффективность очистки: Однократное прохождение через фотокаталитический фильтр обеспечивает эффективность разложение следующих соединений:
• Окись углерода (СО), окислы азота, СН2О - 60%
• Ароматические углеводороды, бензо-пирены, не ниже - 90%
• Частицы пыли размером 3-4 мк., более - 90%
• Частицы пыли размером более 4 мк. - 99,9%
• Бактерии, вирусы и споры - 99%
Водяные воздухонагреватели
Водяные воздухонагреватели предназначены для нагрева приточного воздуха в качестве основного или вспомогательного источника тепла в системах общеобменной вентиляции. В приточных установках VBW обычно применяются медно-алюминиевые теплообменники марки GEA или COILTECH. Опционально теплообменники могут быть изготовлены из нержавеющей стали, иметь медно-медное или алюминиево-медное исполнение. Для приточных установок в специальном исполнении теплообменники могут иметь эпоксидное покрытие, которое используется для защиты металла от коррозии при взаимодействии с агрессивными средами. Рядность теплообменников зависит от мощности нагрева. Все теплообменники имеют спускные и сливные клапаны. Соединительные патрубки диаметром до 1'' из меди, более 1'' - из стали.
Рабочие параметры:
• Максимальная температура теплоносителя 150°С;
• Максимальное рабочее давление теплоносителя 1,6 МПа = 16 бар
• Опрессовка - 2,2 МПа
• При рабочем давлении более 1МПа теплообменники изготавливаются из стали.
• Максимальное рабочее давление теплоносителя 1,6 МПа = 16 бар
• Опрессовка - 2,2 МПа
• При рабочем давлении более 1МПа теплообменники изготавливаются из стали.
Примечание: подключение теплообменника по противоточной схеме увеличивает его эффективность. В случаях, если вода является единственным источником нагрева, рекомендуется применять прямоточную схема подключения, т.к. это снижает риск размораживания теплообменника.
Паровые воздухонагреватели
Паровые воздухонагреватели предназначены для нагрева приточного воздуха в качестве основного или вспомогательного источника тепла в системах общеобменной вентиляции. В приточных установках VBW обычно применяются медно-алюминиевые теплообменники марки GEA или COILTECH. Опционально теплообменники могут быть изготовлены из нержавеющей стали, иметь медно-медное или алюминиево-медное исполнение. Для приточных установок в специальном исполнении теплообменники могут иметь эпоксидное покрытие, которое используется для защиты металла от коррозии при взаимодействии с агрессивными средами. Рядность теплообменников зависит от необходимой мощности нагрева. Питающий патрубок изготавливаются из стали, обратный - из меди.
Рабочие параметры:
• Максимальная температура теплоносителя 185°С;
• Максимальное рабочее давление теплоносителя 1,0 МПа = 10 бар
• Содержание кислорода не более 0,01 мг/л.
Электрические воздухонагреватели
Электрические воздухонагреватели предназначены для нагрева приточного воздуха в качестве основного или вспомогательного источника тепла в системах общеобменной вентиляции. В приточных установках VBW обычно применяются ТЭНы из нержавеющей стали с тройной степенью защиты от перегрева:
• Автоматическое отключение питания, если температура воздуха за нагревателем превышает 40°C;
• Автоматическое отключение питания, если температура ТЭНа превышает 90°C;
• Задержка отключения вентилятора для снижения температуры ТЭНа до 75°C.
• Автоматическое отключение питания, если температура ТЭНа превышает 90°C;
• Задержка отключения вентилятора для снижения температуры ТЭНа до 75°C.
Рабочие параметры: нагреватели могут иметь плавное регулирование мощности или ступенчатое: 30% мощности; 60% мощности; 100% мощности;
Газовые воздухонагреватели
Газовые воздухонагреватели предназначены для нагрева приточного воздуха в качестве основного источника тепла в системах общеобменной вентиляции или воздушного отопления. В приточных установках VBW обычно применяются теплогенераторы на базе газовых и жидкотопливных горелок. Газовые теплогенераторы могут использоваться в приточных установках VBW как внутреннего, так и наружного исполнения.
Рабочие параметры: газовые горелки предназначены для работы с природным газом и сжиженными газами, такими как: пропан, бутан или пропан-бутан. Жидкотопливные горелки предназначены для работы с дизелем или легким отопительным маслом вязкостью 6 мм²/с (1.5 E) при температуре 20°С. В случае использования тяжелых масел, мазута, отработанного масла применяется специальная горелка.
Водяные воздухоохладители
Водяные воздухоохладители предназначены для охлаждения или осушения приточного воздуха в системах общеобменной вентиляции и центрального кондиционирования. В приточных установках VBW в качестве охладителей обычно применяются медно-алюминиевые теплообменники марки GEA или COILTECH. Опционально теплообменники могут быть изготовлены из нержавеющей стали, иметь медно-медное или алюминиево-медное исполнение. Для приточных установок в специальном исполнении теплообменники могут иметь эпоксидное покрытие, которое используется для защиты металла от коррозии при взаимодействии с агрессивными средами. Рядность теплообменников зависит от необходимой мощности нагрева. Все теплообменники имеют спускные и сливные клапаны. Соединительные патрубки диаметром до 1'' изготавливаются из меди, более 1'' - из стали. Секция воздухохладителя поставляется в комплекте с каплеотделителем, поддоном для сбора конденсата и сифоном, который препятствует попаданию неприятных запахов в систему вентиляции.
Рабочие параметры:
• Максимальное рабочее давление теплоносителя 1,6 МПа = 16 бар
• Опрессовка - 2,2 МПа
Примечание: Для приточных установок выше 8 типоразмера отвод конденсата осуществляется с обеих сторон.
Воздухоохладители прямого испарения (фреоновые)
Фреоновые воздухоохладители предназначены для охлаждения или осушения приточного воздуха в системах общеобменной вентиляции и центрального кондиционирования. В приточных установках VBW в качестве охладителей обычно применяются медно-алюминиевые теплообменники марки GEA или COILTECH. Опционально теплообменники могут иметь медно-медное или алюминиево-медное исполнение. Для приточных установок в специальном исполнении теплообменники могут иметь эпоксидное покрытие, которое используется для защиты металла от коррозии при взаимодействии с агрессивными средами. Секция воздухохладителя поставляется в комплекте с каплеотделителем, поддоном для сбора конденсата и сифоном, который препятствует попаданию неприятных запахов в систему вентиляции. Воздухоохладители мощностью до 45 кВт поставляются с одним контуром, свыше 45 кВт – с двумя контурами. Рабочие параметры:
• Максимальное рабочее давление хладагента 2,2 МПа = 22 бар
Перекрестноточные рекуператоры
Перекрестноточные рекуператоры используются в системах общеобменной вентиляции и центрального кондиционирования в качестве дополнительного источника тепловой энергии. Принцип работы перекрестноточного рекуператора заключается в использовании тепловой энергии удаляемого из помещения воздуха для нагрева или охлаждения воздуха, подаваемого в помещение. В приточно-вытяжных установках VBW в качестве перекрестноточных рекуператоров применяются алюминиевые теплообменники марки HEATEX или CLINGENBURG. Секция перекрестноточного рекуператора поставляется в комплекте с каплеуловителем, поддоном для сбора конденсата и сифоном, который препятствует попаданию неприятных запахов в систему вентиляции. Для предотвращения размораживания теплообменника в зимний период, секция перекрестноточного рекуператора оснащается байпасом (воздушным клапаном обводного канала). Приточно-вытяжные установки VBW комплектуются перекрестноточными рекуператорами двух типов: вертикальным (классическим) и горизонтальным. Перекрестноточный рекуператор горизонтального типа обычно используется в помещениях с ограничением по высоте.
Рабочие параметры:
• Диапазон рабочих температур: -20°С до 40°С;
• Разность давлений потоков приточного и вытяжного воздуха: до 1500 Па;
• Эффективность перекрестноточного рекуператора достигает 75%.
Роторные рекуператоры
Роторные рекуператоры используются в системах общеобменной вентиляции и центрального кондиционирования в качестве дополнительного источника тепловой энергии. Принцип работы рекуператора заключается в использовании тепловой энергии удаляемого из помещения воздуха для нагрева или охлаждения воздуха, подаваемого в помещение за счет вращения рабочего колеса. КПД рекуператора зависит от скорости вращения рабочего колеса. В приточно-вытяжных установках VBW в качестве роторных рекуператоров применяются алюминиевые теплообменники марки CLINGENBURG. Секция роторного рекуператора поставляется в комплекте с электродвигателем и частотным регулятором. Приточно-вытяжные установки VBW комплектуются роторными рекуператорами двух типов: вертикальным (классическим) и горизонтальным. Роторный рекуператор горизонтального типа обычно используется в помещениях с ограничением по высоте и в приточно-вытяжных установках с большим расходом воздуха.
Рабочие параметры:
• Диапазон рабочих температур: -40°С до 40°С;
• Эффективность роторного рекуператора достигает 85%.
Рекуператоры с промежуточным теплоносителем
Рекуператоры с промежуточным теплоносителем используются в системах общеобменной вентиляции и центрального кондиционирования в качестве дополнительного источника тепловой энергии. Принцип работы рекуператора с промежуточным теплоносителем заключается в использовании тепловой энергии удаляемого из помещения воздуха для нагрева или охлаждения воздуха, подаваемого в помещение с помощью двух теплообменников, объединенных в одну систему. В приточно-вытяжных установках VBW в качестве рекуператоров с промежуточным теплоносителем применяются медно-алюминиевые теплообменники марки GEA или COILTECH. Секция рекуператора с промежуточным теплоносителем поставляется в комплекте с каплеуловителем, поддоном для сбора конденсата и сифоном. Рекуператоры с промежуточным теплоносителем не подвержены замерзанию, т.к. в качестве теплоносителя обычно используются растворы антифриза. Приточно-вытяжные установки VBW комплектуются рекуператорами с промежуточным теплоносителем двух типов: вертикальным (расположение секций одна над другой) и горизонтальным. Рекуператор горизонтального типа обычно используется в помещениях с ограничением по высоте или в случаях, если приточная и вытяжная установки расположены на расстоянии друг от друга. Рабочие параметры:
• Диапазон рабочих температур: зависит от % содержания антифриза в теплоносителе;
• Максимальное рабочее давление теплоносителя 1,6 МПа = 16 бар;
• Опрессовка - 2,2 МПа;
• Эффективность перекрестноточного рекуператора достигает 60%.
Рекуператоры типа "Тепловая труба"
Рекуператоры типа «Тепловая труба» используются в системах общеобменной вентиляции и центрального кондиционирования в качестве дополнительного источника тепловой энергии. Принцип работы рекуператора типа «Тепловая труба» заключается в использовании тепловой энергии удаляемого из помещения воздуха для нагрева или охлаждения воздуха, подаваемого в помещение с помощью двух теплообменников, объединенных в одну систему, частично заполненную фреоном. В приточно-вытяжных установках VBW в качестве рекуператоров типа «Тепловая труба» применяются медно-алюминиевые теплообменники марки GEA или COILTECH. Секция рекуператора типа «Тепловая труба» поставляется в комплекте с каплеуловителем, поддоном для сбора конденсата и сифоном. Для предотвращения размораживания теплообменника в зимний период, секция рекуператора типа «Тепловая труба» оснащается байпасом (воздушным клапаном обводного канала). Приточно-вытяжные установки VBW комплектуются рекуператорами типа «Тепловая труба» двух типов: вертикальным (расположение секций одна над другой) и горизонтальным. Рекуператор горизонтального типа обычно используется в помещениях с ограничением по высоте.
Рабочие параметры:
• Диапазон рабочих температур: -15°С до 40°С
• Максимальное рабочее давление хладагента 2,2 МПа = 22 бар
• Эффективность рекуператора типа «Тепловая труба» достигает 60%

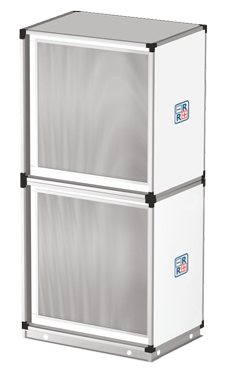

Рекуператоры с тепловым насосом
Рекуператоры с тепловым насосом используются в системах общеобменной вентиляции и центрального кондиционирования в качестве дополнительного источника тепловой энергии. Принцип работы рекуператора с тепловым насосом заключается в использовании тепловой энергии удаляемого из помещения воздуха для нагрева или охлаждения воздуха, подаваемого в помещение с помощью интегрированной системы прямого испарения. В приточно-вытяжных установках VBW в качестве рекуператоров с тепловым насосом применяются медно-алюминиевые теплообменники марки GEA или COILTECH и герметичные компрессоры DANFOSS. Секция рекуператора с тепловым насосом представляет собой готовую к работе холодильную систему и поставляется в комплекте с каплеотделителем, поддоном для сбора конденсата и сифоном. Испаритель устанавливается в приточной части установки, конденсатор, компрессор, ресивер и узлы обвязки – в вытяжной части. Данная система способна не только нагревать воздух, но также может использоваться для охлаждения и осушения.
Рабочие параметры:
• Диапазон рабочих температур: -15°С до 40°С
• Максимальное рабочее давление хладагента 2,2 МПа = 22 бар
• Максимальная температура вытяжного воздуха: 40°С
Вентиляторы
Вентиляционные установки VBW комплектуются вентиляторами марки NICOTRA-GEBHARDT и ZIEHL-ABEGG. Электродвигатели SIEMENS. В зависимости от необходимых параметров оборудования и предпочтений Заказчика, вентиляционные установки VBW могут оснащаться вентиляторами разных типов. Наиболее часто применяются вентиляторы с прямым приводом (PLUG FAN или свободное колесо). Также используются радиальные вентиляторы с клиноременной передачей. При необходимости вентиляторы могут поставляются в гигиеническом или взрывозащищенном исполнениях. Рабочие параметры:
• Диапазон рабочих температур: - 20°С ÷ 40°С
• Питание: 1ф ~220В (50Гц), 3ф ~ 380 В (50Гц)
• Класс защиты двигателя: IP55
Шумоглушители
Шумоглушители предназначены для снижения шумов аэродинамического происхождения, основным источником которых является вентилятор. Секция шумоглушителя состоит из шумопоглощающих пластин из негорючей минеральной ваты. Пластины усилены проволочной сеткой или покрытием из стекловолокна. Существует 2 типа шумоглушителей: DB1 – стандартный уровень шумопоглащения и DB2 – повышенный уровень шумопоглощения. Рабочие параметры:
• Диапазон рабочих температур: -40°С до 50°С;
