Принципы работы прецизионных кондиционеров

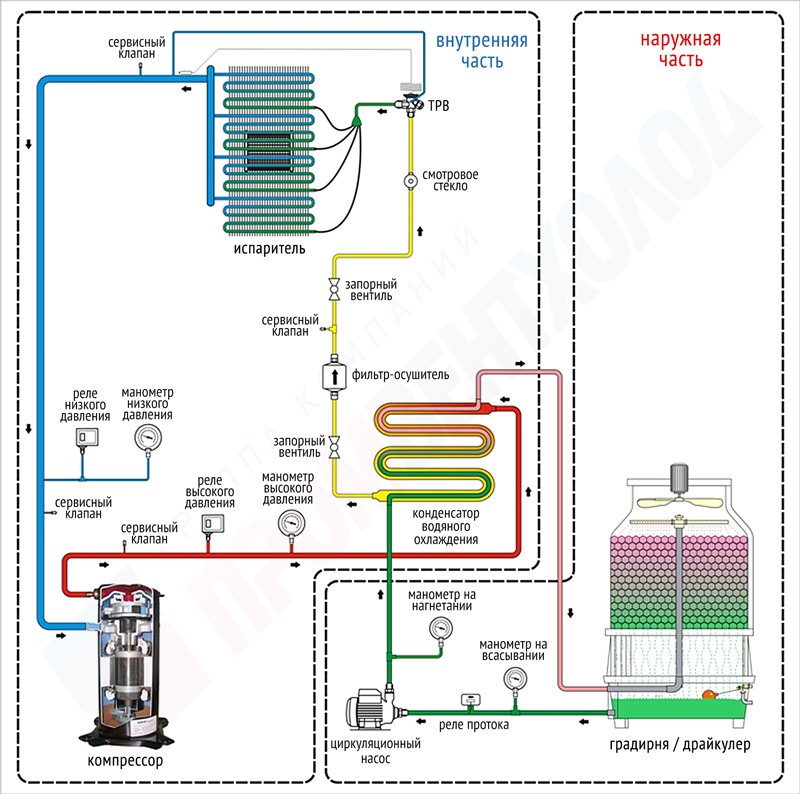

Принципиальная схема работы прецизионного кондиционера

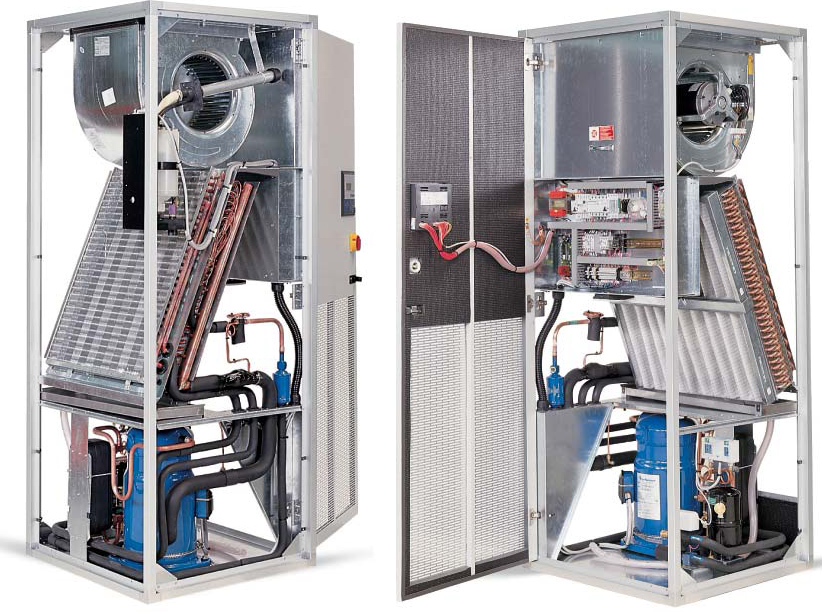

Принцип работы прецизионного кондиционера с охладителем прямого испарения.

Принцип работы прецизионного кондиционера с фреоновым охладителем и конденсатором воздушного охлаждения следующий. Циркуляцию воздуха в помещении обеспечивает встроенный в кондиционер один или несколько вентиляторов. Воздушный поток, поступая в кондиционер, проходит через фильтр, который может иметь различную степень очистки от EU-4 до EU-9. Затем очищенный воздух проходит через испаритель, в котором происходит его охлаждение и осушение. После этого воздух может подвергаться другим видам обработки: увлажнению при помощи парового увлажнителя, нагреву за счет водяного или электрического калорифера и после этого подаваться в помещение. Охлаждение воздуха происходит при помощи системы охлаждения с прямым испарением.

Компрессор всасывает и сжимает пар хладона, повышая его давление и обеспечивая его циркуляцию в холодильном контуре. Далее горячий пар поступает в конденсатор воздушного охлаждения, где охлаждается и конденсируется, превращаясь в жидкость. Охлаждение происходит за счет потока наружного воздуха, создаваемого вентиляторами конденсатора. На выходе из конденсатора жидкий хладон с высоким давлением возвращается в кондиционер и попадает в терморегулирующий вентиль (ТРВ). В нем происходит резкое снижение давления (дросселирование) хладона. Хладон частично выкипает и на выходе из вентиля превращается паро-жидкостную смесь. Затем эта смесь подается в теплообменник испарителя и с его помощью охлаждает воздух в обслуживаемом помещении, снова превращаясь в пар. Пар всасывается компрессором и цикл повторяется. Тепло, отводимое с помощью наружного воздуха сбрасывается в окружающую среду.


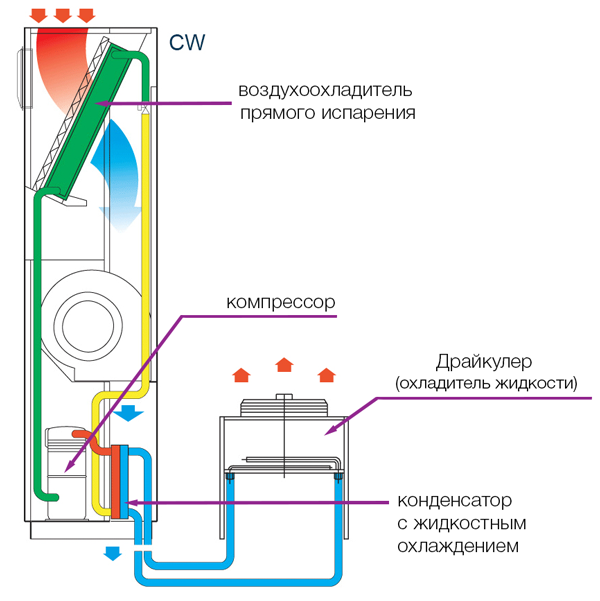

Системы с водяным охлаждением конденсатора работают по тому же принципу. Единственное их отличие состоит в том, что охлаждение конденсатора происходит не за счет воздуха, а за счет циркуляции воды или водных растворов гликолей, подаваемых насосом от внешних источников: системы оборотного водоснабжения или сухой градирни (драйкулера).


Система увлажнения в прецизионных кондиционерах является изотермической, т.е. происходит с помощью водяного пара, который производит парогенератор электродного типа. Вода из водопровода по трубопроводу с установленными на нем обратным клапаном, фильтром механической очистки и соленоидным вентилем попадает в парогенератор, где образуется водяной пар. Пар из генератора по паропроводу попадает в паровой коллектор с инжекционными соплами, смонтированный в воздушном канале прецизионного кондиционера, где непосредственно и происходит процесс увлажнения воздуха. Преимуществами парового увлажнения воздуха являются: быстрота и легкость смешивания пара и воздуха, что дает возможность обеспечивать высокую точность контроля влажности. Из-за высокой температуры пара воздух после увлажнения практически стерилен, т.к. в нем отсутствуют бактерии и микроорганизмы. Минеральные вещества также отсутствуют в воздухе, ведь они выпали в осадок еще в парогенераторе в процессе парообразования. Это делает возможным применение прецизионных кондиционеров в «чистых» помещениях.
Отправить запрос

Принцип работы прецизионного кондиционера с жидкостным воздухоохладителем.

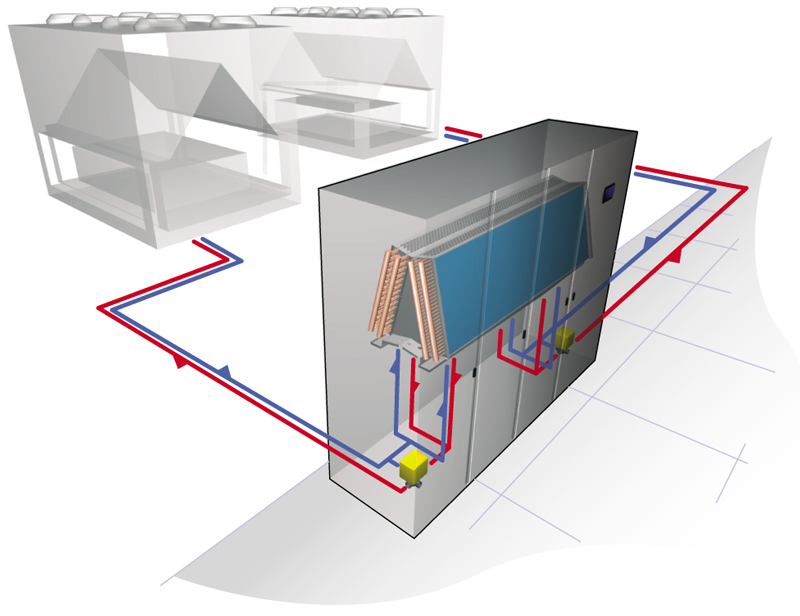

Прецизионные-кондиционеры-CMC-CС.png pvh.png

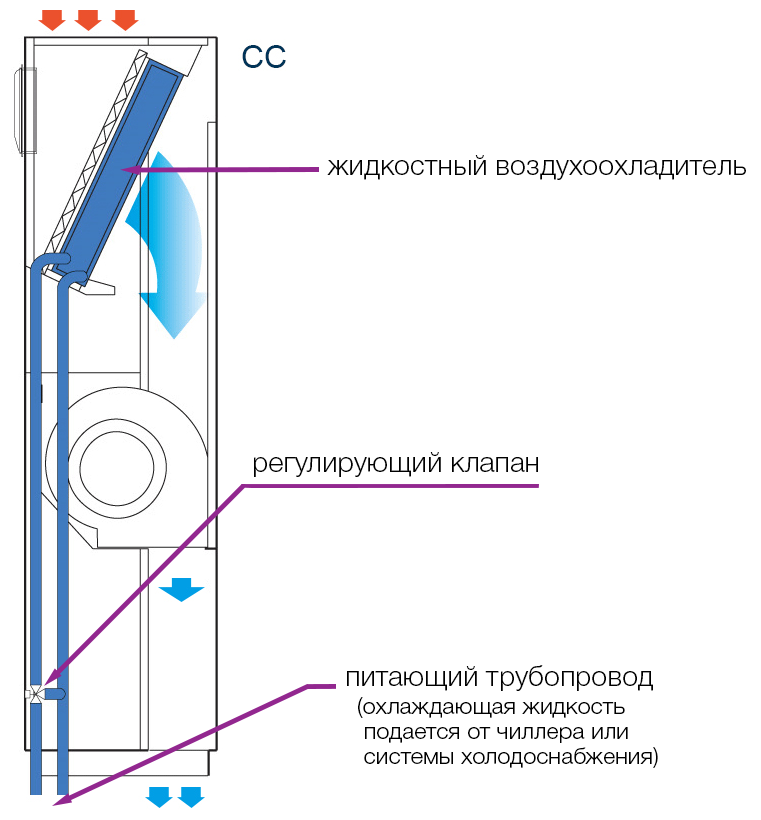

Принцип работы прецизионного кондиционера с жидкостным воздухоохладителем следующий. Циркуляцию воздуха в помещении обеспечивает встроенный в кондиционер один или несколько вентиляторов. Воздушный поток, поступая в кондиционер, проходит через фильтр, который может иметь различную степень очистки от EU-4 до EU-9. Затем очищенный воздух проходит через жидкостной теплообменник, в котором происходит его охлаждение и осушение. После этого воздух может подвергаться другим видам обработки: увлажнению при помощи парового увлажнителя, нагреву за счет водяного или электрического калорифера и после этого подаваться в помещение. Охлаждение воздуха происходит при помощи теплоносителя (воды или водных растворов гликоля), подаваемого с помощью насосов от чиллера или драйкулера. Регулирование степени охлаждения воздуха и количества отведенного тепла происходит за счет изменения расхода теплоносителя. Кроме того, при работе чиллера в режиме свободного охлаждения (free-cooling) возможно значительное снижение потребления электроэнергии.

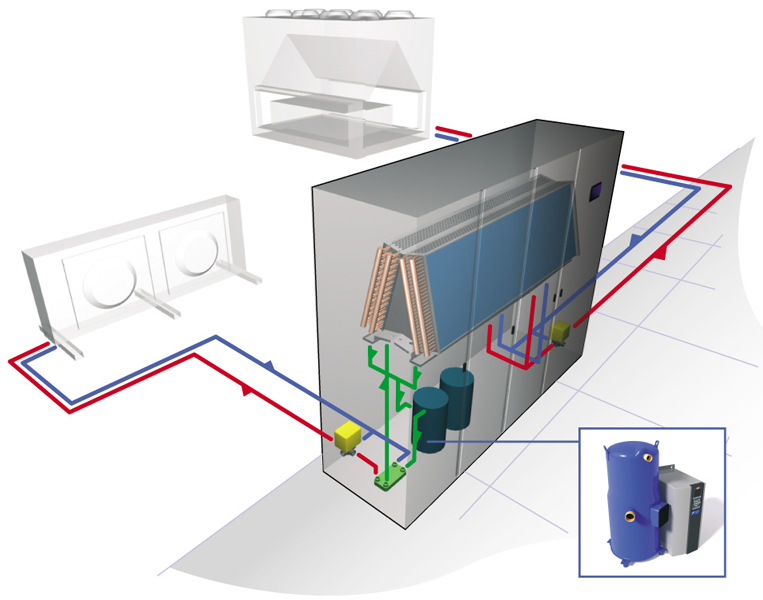

Принцип работы прецизионного кондиционера в режиме свободного охлаждения (free cooling).

Принцип работы прецизионного кондиционера в режиме свободного охлаждения (free cooling) заключается в использовании низкой температуры уличного воздуха для охлаждения помещения. Цель – значительное снижение или полное отсутствие потребления электроэнергии за счет использования охлаждающего потенциала уличного воздуха. В теплое время года агрегат работает за счет системы с прямым испарением, основным потребителем электроэнергии в которой являются компрессор. Но при снижении температуры уличного воздуха до +10оС и ниже компрессор отключается полностью, а используются только насос для подачи теплоносителя от драйкулера к жидкостному воздухоохладителю, обеспечивая таким образом работу в режиме free-cooling. При этом среднегодовое снижение энергопотребления может составлять 40-45%.

Для работы в режиме свободного охлаждения используются агрегаты специальной конструкции, предусмотренной заводом-изготовителем.
Прецизионные кондиционеры с функцией свободного охлаждения (free-cooling) дополнительно оснащаются следующими элементами:
  • дополнительными воздушными и жидкостными клапанами с управляемым приводом;
  • дополнительными температурными датчиками;
  • специальными настройками алгоритма работы.

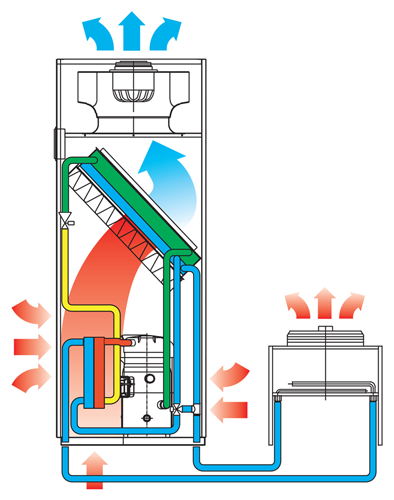

Прецизионные-кондиционеры.png  Прецизионные-кондиционеры-CMC-CF.png

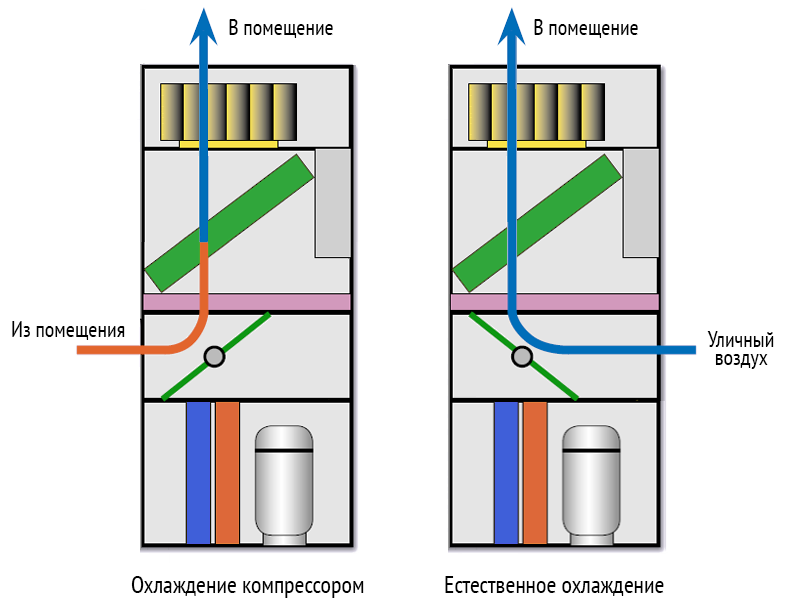

Существует 2 типа свободного охлаждения: прямой и непрямой. Прямой free-cooling представляет собой непосредственную подачу уличного воздуха через кондиционер в помещение. Как только уличная температура воздуха становится ниже заданной температуры воздуха в помещении, по сигналу температурного датчика процессор одновременно дает команды на снижение оборотов или полную остановку компрессора и частичное открытие воздушного клапана для подачи уличного воздуха непосредственно в помещение.

Непрямой тип использует жидкость (раствор гликолей), циркулирующую в трубопроводе между жидкостным воздухоохладителем кондиционера и драйкулером. Охлаждение жидкости происходит за счет потока наружного воздуха, создаваемого вентиляторами драйкулера. При снижении температуры уличного воздуха ниже определенной отметки охлаждение жидкости в драйкулере может происходить без участия вентиляторов. Работая в таком режиме, прецизионный кондиционер позволяет в несколько раз снизить потребление электроэнергии.

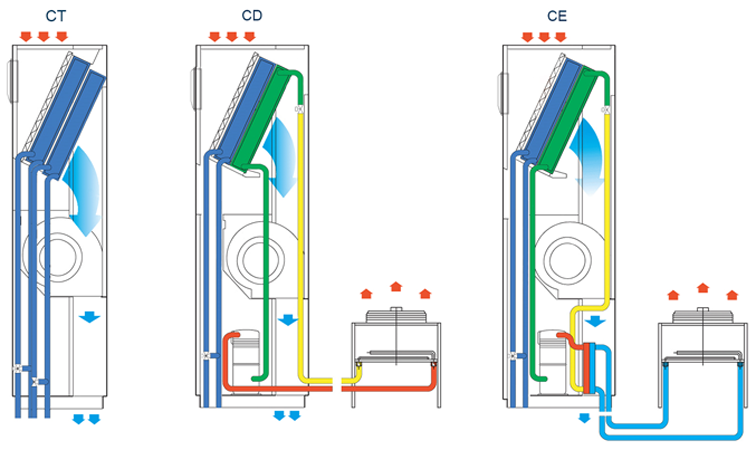

Принцип работы прецизионного кондиционера с резервной системой охлаждения.


Резервная система охлаждения представляет собой наличие в прецизионном кондиционере комбинации воздухоохладителей, использующих разные источники холода или непосредственное дублирование (резервирование) самих агрегатов. Комбинированные системы могут состоять из двух жидкостных воздухоохладителей или комбинации из охладителя прямого испарения и жидкостного охладителя. Хладоновый охладитель является испарителем холодильной машины, а жидкостной соединен с чиллером.
Чтобы разобраться с вопросом подбора системы прецизионного кондиционирования и выбрать оборудование, рекомендуем Вам ознакомиться с материалом «Как подобрать прецизионный кондиционер» или обратиться к нашим специалистам. Мы всегда будем рады помочь Вам.
